Цилиндрическая, метрическая резьба по DIN 13

Cylindric, metric thread ACC DIN 13

Резьба Метрическая резьба согласно DIN 13
Сокращение M
Обозначение M 12 x 1,5
Тип резьбы Внутренняя резьба цилиндрическая, наружная резьба цилиндрическая
Применение Стандартная резьба или мелкая резьба, для соединений не уплотняющих в резьбе
Описание Эта винтовая резьба служит для механической связи частей, кроме всего прочего, среди прочего фитингов и арматур. Уплотнение происходит посредством прессовки двух уплотняющих площадей вне винтовой резьбы и подходящей прокладки между ними. У болта формы A (с прокладкой), формы B (с плотным кантом) и формы E (по соглашению), а также соответствующего отверстия с резьбой формы X (со сточным отверстием) и формы Y (с канавкой), соответственно согласно DIN 3852 часть 2 (смотри стр. 8 – 9) имеется винтовая резьба типа M этого стандарта.

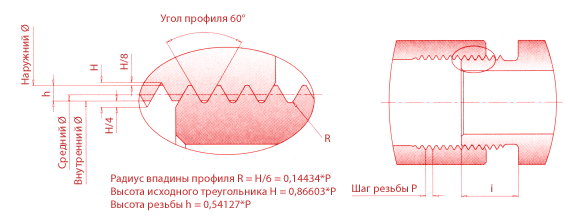

РезьбаPНаружняя резьба (Tol -6g)
Внутренняя резьба (Tol -6H)		hмакс. наружний Øмакс средний Ø
мин средний Ø		мин. внутренний Øi
M 50.80.4334.9764.484.134
M 8 x 1,010.5417.9747.356.9178
M 10 x 1,010.5419.9749.358.9178
M 12 x 1,010.54111.97411.3510.917
M 12 x 1,51.50.81211.96811.02610.37612
M 14 x 1,010.54113.97413.3512.917
M 14 x 1,51.50.81213.96813.02612.37612
M 16 x 1,010.54115.97415.3514.917
M 16 x 1,51.50.81215.96815.02614.37612
M 18 x 1,010.54117.97417.3516.917
M 18 x 1,51.50.81217.96817.02616.37612
M 20 x 1,51.50.81219.96819.02618.37614
M 22 x 1,51.50.81221.96821.02620.37614
M 24 x 1,51.50.81223.96823.02622.37614
M 26 x 1,51.50.81225.96825.02624.37616
M 27 x 2,021.08326.96225.70124.83516
M 30 x 2,021.08329.96228.70127.83516
M 33 x 2,021.08332.96231.70130.83518
M 36 x 2,021.08335.96234.70133.83518
M 42 x 2,021.08341.96240.70139.83520
M 45 x 2,021.08344.96243.70142.83520
M 48 x 2,021.08347.96246.70145.835
M 52 x 2,021.08351.96250.70149.835
