Резьба |
Whitworth-pipe tread acc. DIN 2999 |
Сокращение |
Rp / R |
Обозначение |
DIN 2999-Rp-1/2 DIN 2999-R-1/2-1 |
Тип резьбы |
Внутренняя резьба цилиндрическая, Наружная резьба коническая (конус 1:16) |
Применение |
Трубная резьба, для труб с резьбой и фитингов, уплотняющая посредством уплотнителя в резьбе (см. стр. 10) |
Описание |

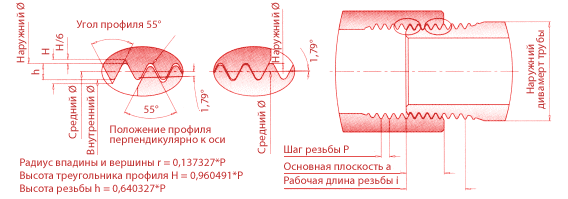

Коническая наружная резьба типа R в основной плоскости имеет те же внутренние, средние и наружные диметры резьбы, как Rp-внутренняя резьба, так что ее можно завинчивать до этого уровня рукой. Дозатягивание при помощи инструмента увеличивает длину вкручивания и уплотняет соединение при использовании подходящего уплотнителя (такого как конопля или тефлоновая лента). |
Сравнение с DIN/ISO 228 |
У цилиндрической Rp-внутренней резьбы этого стандарта имеются те же самые номинальные размеры для диаметров винтовой резьбы и профиля винтовой резьбы как и у цилиндрической внутренней резьба согласно DIN / ISO 228, хотя, у внутренней резьбы типа G во внутреннем и среднем диаметрах допустимы только положительные допуски (при DIN 2999 ±допуск). Поэтому коническая наружная резьба согласно DIN 2999 типа R может быть завинчена в цилиндрическую внутреннюю резьбу согласно ISO 228 типа G, однако, наружная резьба может завинчиваться дальше примерно на 1 ход винта и возникает большее свободное пространство между вершинами винтовой резьбы с в связи с большими допусками резьбы типа G при винтовой и таким образом увеличенные протечки. |
Не комбинировать ни в коем случае |
Цилиндрическая наружная резьба согласно ISO 228 типа G во внутреннюю цилиндрическую резьбу согласно DIN 2999 типа Rp, так как внутренняя резьба может быть слишком тесна. |
