| Filetto |

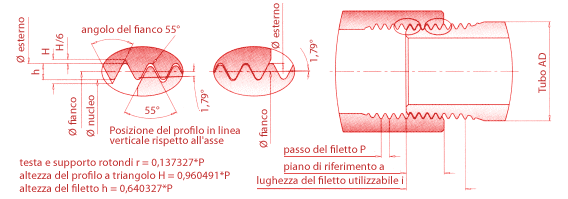

Filetto per tubi Whitworth secondo DIN 2999 |
| Abbreviazione |
Rp / R |
| Definizione |
DIN 2999-Rp-1/2 DIN 2999-R-1/2-1 |
| Tipo del filetto |
filetto interno cilindrico filetto esterno conico (cono 1:16) |
| Applicazione |
Filetto per tubi, per tubi filettati e raccordi, con guarnizioni di tenuta nel filetto (v. pagina 10). |
| Descrizione |
|
| Confronto con DIN/ISO 228 |
Il filetto interno cilindrico Rp di questa norma ha le stesse misure nominali per il diametro ed il profilo del filetto interno cilindrico secondo DIN/ISO 228, e comunque il filetto interno G presenta solo uno scostamento positivo nel diametro di centro e medio (per DIN 2999 ± tolleranza). Per tale motivo un filetto esterno DIN 2999-R-keg. può essere avvitato in un filetto interno ISO 228-Gzyl., in cui quello esterno può essere avviato di ca. un altro giro, ottenendo, in seguito alla grande tolleranza del diametro di centro al filetto G, un gioco maggiore tra le creste filettate e quindi una maggiore perdita. |
| Non combinare in alcun caso |
Il filetto esterno ISO 228-G-zyl. con il filetto interno DIN 2999-Rp-zyl., in quanto il filetto interno potrebbe essere troppo stretto. |
