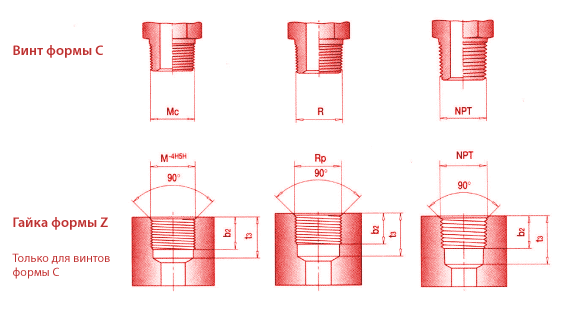

Наружняя и внутренняя скручиваемые части с уплотнителем уплотняющим в резьбе

Screw-in taps and screw-in holes with sealant (sealing in the thread)

согласно DIN 3852 — Часть 1 согласно DIN 3852 — Часть 2 NPT
Цапфы С конической метрической резьбой по DIN 158 С конической трубной резьбой Уитворта по DIN 3858 Цапфа и отверстие с конической резьбой NPT по ANSI / ASME B 1.20.1 — 1983
Отверстие с резьбой с цилиндрической метрической резьбой по DIN 13 С цилиндрической трубной резьбой Уитворта по DIN 3858



Таблица размеров внутренних резьб DIN 3852

часть 1
часть 2
NPT
мин. b2
мин. t3
M 8 x 1,05.510
Rp 1/8''5.59.5
M 10 x 1,05.510
M 12 x 1,0Rp 1/4''8.513.5
M 14 x 1,58.513.5
M 16 x 1,5Rp 3/8''8.513.5
M 18 x 1,58.513.5
M 20 x 1,5Rp 1/2''10.5
M 22 x 1,510.516.5
1/8'' NPT6.911.6
1/4'' NPT1016.4
3/8'' NPT10.317.4
1/2'' NPT13.622.6
3/4'' NPT14.123.1
1'' NPT16.827.8
1 1/4'' NPT17.328.3
1 1/2'' NPT17.328.3
