| Резьба | Американская коническая трубная резьба по ANSI/ASME B 1.20.1 — 1983 |
| Сокращение | NPT |
| Обозначение | 3/8 — 18 NPT |
| Тип резьбы | Внутренняя резьба коническая Наружняя резьба коническая (конус 1:16) |
| Применение | Трубная резьба, для труб с резьбой и трубных резьбовых соединений, с уплотняющим материалом уплотняющим в резьбе (см. стр. 8-10) |

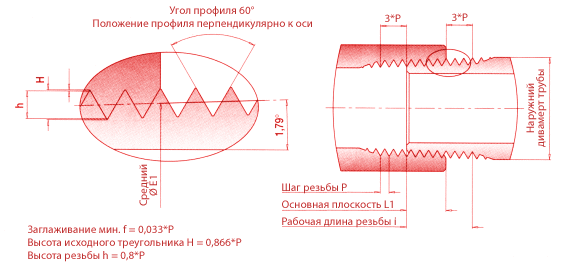

| Описание | Коническая наружная резьба NPT имеет на основной плоскости L1 те же внутренние, средние и наружные диметры резьбы, как и у NPT-внутренней резьбы в начале винтовой резьбы, так что ее можно завинчивать до уровня этой основной плоскости от руки. Дозатягивание посредством инструмента увеличивает длину вкручивания и уплотняет резьбу при использовании подходящего уплотнителя (таких как конопля или лента тефлона). В связи с тем, что как внутренняя, так и наружняя резьбы конические, большее количество ходов резьбы способствует уплотнению и затягиванию. Только незначительная протечка возникает из-за маленького расплющивания винтовой резьбы. |
| Резьба | Наружний диаметр трубы | Число витков | P | h | Средний Ø E1 | L1 | i |
|---|---|---|---|---|---|---|---|
| 1/8" NPT | 10.287 | 27 | 0.941 | 0.753 | 9.489 | 4.102 | 6.703 |
| 1/4" NPT | 13.761 | 18 | 1.411 | 1.129 | 12.487 | 5.786 | 10.206 |
| 3/8" NPT | 17.145 | 18 | 1.411 | 1.129 | 15.926 | 6.096 | 10.358 |
| 1/2" NPT | 21.336 | 14 | 1.814 | 1.451 | 19.772 | 8.128 | 13.556 |
| 3/4" NPT | 26.67 | 14 | 1.814 | 1.451 | 25.117 | 8.611 | 13.861 |
| 1" NPT | 33.401 | 11.5 | 2.209 | 1.767 | 31.461 | 10.16 | 17.343 |
| 1 1/4" NPT | 42.164 | 11.5 | 2.209 | 1.767 | 40.218 | 10.668 | 17.953 |
| 1 1/2" NPT | 48.26 | 11.5 | 2.209 | 1.767 | 46.287 | 10.668 | 18.377 |
